未注公差的线性和角度尺寸的公差现行标准

未注公差的线性和角度尺寸的公差

一、适用范围

本标准规定了未注出公差的线性和角度尺寸的一般公差的公差等级和极限偏差数值

本标准适用于金属切削加工的尺寸 也适用于一般的冲压加工的尺寸 非金属材料和其他工艺方法

加工的尺寸可参照采用

本标准只适用于下列未注公差的尺寸

线性尺寸 例如外尺寸 内尺寸 阶梯尺寸 直径 半径 距离 倒圆半径和倒角高度

角度尺寸 包括通常不注出角度值的角度尺寸 例如直角 提到的或等多边形的角度除外

机加工组装件的线性和角度尺寸

本标准不适用于下列尺寸

其他一般公差标准涉及的线性和角度尺寸

括号内的参考尺寸

矩形框格内的理论正确尺寸

二、引用标准

下列标准所包含的条文 通过在本标准中引用而构成为本标准的条文 本标准出版时 所示版本均

为有效 所有标准都会被修订 使用本标准的各方应探讨使用下列标准更新版本的可能性

GB/T 1800.1-1997 极限与配合 基础 第 部分 词汇

GB/T 1184-1996 形状和位置公差 未注公差值

GB/T 4249-1996 公差原则

GB/T 6403.4-1986 零件倒圆与倒角

三、定义

本标准采用 给出的有关术语和定义。

一般公差

指在车间通常加工条件下可保证的公差 采用一般公差的尺寸 在该尺寸后不需注出其极限偏差数值。

注：附录 提示的附录 给出了一般公差的概念和解释

四、通则

本标准所规定的公差等级考虑了各类工厂的一般制造精度，如由于功能要求需对某个要素提出更高的公差要求时，应按照GB/T 1182的规定在图样上直接标注;更粗的公差要求只有对工厂有经济效益时才需注出。

在图样或有关文件中采用本标准规定的形位公差未注公差时，应按照本标准第 6章的规定进行标注，它适用于所有没有单独标注形位公差的要素。

除本标准规定的各项目未注公差外，其他项目如线、面轮廓度、倾斜度、位置度和全跳动均应由各要素的注出或未注形位公差、线性尺寸公差或角度公差控制。

五、一般公差的公差等级和极限偏差数值

一般公差分精密 中等 粗糙 更粗 共 个公差等级 按未注公差的线性尺寸和角度尺寸分

别给出了各公差等级的极限偏差数值。

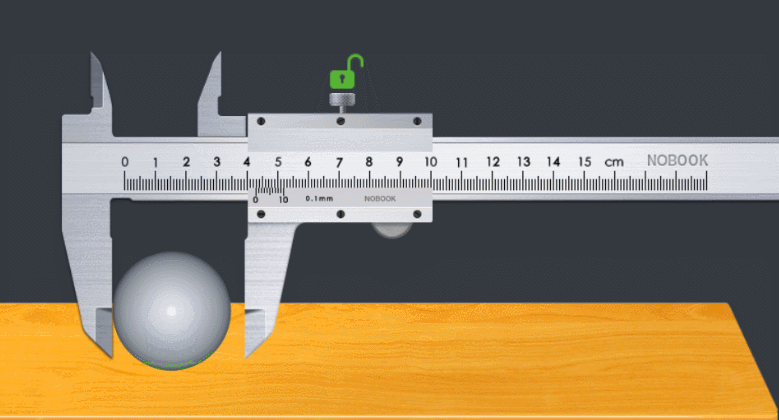

5.1 线性尺寸

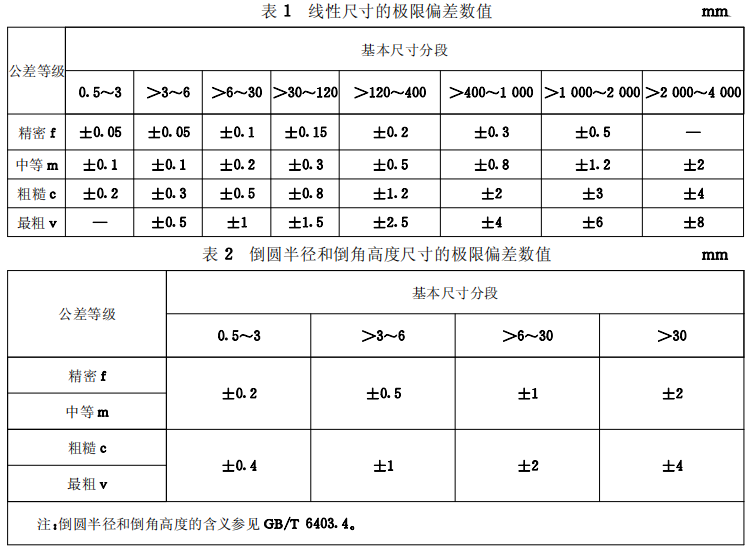

表1 给出了线性尺寸的极限偏差数值

表2 给出了倒圆半径和倒角高度尺寸的极限偏差数值

5.2 角度尺寸

表3 给出了角度尺寸的极限偏差数值 其值按角度短边长度确定 对圆锥角按圆锥素线长度确定

六、未注公差值的图样表示法

若采用本标准规定的一般公差 应在图样标题栏附近或技术要求 技术文件 如企业标准 中注出本标准号及公差等级代号 例如选取中等级时 标注为：

GT/T 1804-m
