机械加工工艺规程

生产过程与工艺过程

1、生产过程

生产过程是指把原材料（半成品）转变为成品的全过程。机械产品的生产过程，一般包括： ①生产与技术的准备,如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备；②毛坯的制造，如铸造、锻造、冲压等；③零件的加工，如切削加工、热处理、表面处理等；④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务，如原材料、外购件和工具的供应、运输、保管等。

2、工艺过程

工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。如毛坯的制造，机械加工、热处理、装配等均为工艺过程。在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。

机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要内容。

机械加工工艺过程的组成

机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀，毛坯就是依次通过这些工序的加工而变成为成品的。

1、工序

工序是指一个或一组工人，在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。工序不仅是组成工艺过程的基本单元，也是制订工时定额，配备工人，安排作业和进行质量检验的依据。

通常把仅列出主要工序名称的简略工艺过程称为工艺路线。

2、安装与工位

工件在加工前，在机床或夹具上先占据一正确位置 (定位 )，然后再夹紧的过程称为装夹。工件(或装配单元)经一次装夹后所完成的那一部分工艺内容称为安装。在一道工序中可以有一个或多个安装。工件加工中应尽量减少装夹次数，因为多一次装夹就多一次装夹误差，而且增加了辅助时间 。因此生产中常用各种回转工作台、回转夹具或移动夹具等，以便在工件一次装夹后，可使其处于不同的位置加工。为完成—定的工序内容，一次装夹工件后，工件 (或装配单元)与夹具或设备的可动部分一起相对刀具或设备固定部分所占据的每一个位置，称为工位。

3、工步与走刀

1）工步

工步是指被加工表面(或装配时的连接表面 )和切削(或装配)工具不变的情况下所连续完成的那一部分工序。一个工序可以包括几个工步，也可以只有一个工步。

2）走刀

在一个工步内，若被加工表面切去的金属层很厚，需分几次切削，则每进行一次切削就是一次走刀。一个工步可以包括一次走刀或几次走刀。

机械加工工艺规程

1、概述

    机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验工程及检验方法、切削用量、时间定额等。

2、机械加工工艺规程的作用

 (1)是指导生产的重要技术文件

工艺规程是依据工艺学原理和工艺实验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。

 (2)是生产组织和生产准备工作的依据

生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。

(3)是新建和扩建工厂（车间）的技术依据

在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。

3、工艺规程制订的原则

工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题：

1)技术上的先进性

2)经济上的合理性

3)良好的劳动条件及避免环境污染

4、制订工艺规程的步骤

1) 计算年生产纲领，确定生产类型。

2) 分析零件图及产品装配图，对零件进行工艺分析。

3) 选择毛坯。

4) 拟订工艺路线。

5) 确定各工序的加工余量，计算工序尺寸及公差。

6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。

7) 确定切削用量及工时定额。

8) 确定各主要工序的技术要求及检验方法。

9) 填写工艺文件。

 工艺文件的格式

将工艺规程的内容，填入一定格式的卡片，即成为生产准备和施工依据的工艺文件。常用的工艺文件格式有下列几种：

(1)综合工艺过程卡片

(2)机械加工工序卡片

零件的工艺规程

1、零件的工艺分析

在制订零件的机械加工工艺规程时，首先要对照产品装配图分析零件图，熟悉该产品的用途、性能及工作条件，明确零件在产品中的位置、作用及相关零件的位置关系；了解并研究各项技术条件制定的依据，找出其主要技术要求和技术关键，以便在拟定工艺规程时采用适当的措施加以保证。然后着重对零件进行结构分析和技术要求的分析。

2 、零件的结构分析

零件的结构分析主要包括以下三方面：

 (1)零件表面的组成和基本类型

 (2)主要表面与次要表面区分

 (3)零件的结构工艺性

3 、零件的技术要求分析

零件图样上的技术要求，既要满足设计要求，又要便于加工，而且齐全和合理。其技术要求包括下列几个方面：

1）加工表面的尺寸精度、形状精度和表面质量；

2）各加工表面之间的相互位置精度；

3）工件的热处理和其它要求，如动平衡、镀铬处理、去磁等。

毛坯的选择

毛坯的确定，不仅影响毛坯制造的经济性，而且影响机械加工的经济性。所以在确定毛坯时，既要考虑热加工方面的因素，也要兼顾冷加工方面的要求，以便从确定毛坯这一环节中，降低零件的制造成本。

1、机械加工中常用毛坯的种类

毛坯的种类很多，同一种毛坯又有多种制造方法，机械制造中常用的毛坯有以下几种：

(1)铸件

 (2)锻件

(3)型材

(4)焊接件

除此之外，还有冲压件、冷挤压件、粉末冶金等其它毛坯。

2、毛坯种类选择中应注意的问题

(1)零件材料及其力学性能

(2)零件的结构形状与外形尺寸

(3)生产类型

(4)现有生产条件

(5)充分考虑利用新工艺、新技术和新材料

3、毛坯形状和尺寸的确定

毛坯形状和尺寸，基本上取决于零件形状和尺寸。零件和毛坯的主要差别，在于在零件需要加工的表面上，加上一定的机械加工余量，即毛坯加工余量。毛坯制造时，同样会产生误差，毛坯制造的尺寸公差称为毛坯公差。毛坯加工余量和公差的大小，直接影响机械加工的劳动量和原材料的消耗，从而影响产品的制造成本。所以现代机械制造的发展趋势之一，便是通过毛坯精化，使毛坯的形状和尺寸尽量和零件一致，力求做到少、无切削加工。毛坯加工余量和公差的大小，与毛坯的制造方法有关，生产中可参考有关工艺手册或有关企业、行业标准来确定。

在确定了毛坯加工余量以后，毛坯的形状和尺寸，除了将毛坯加工余量附加在零件相应的加工表面上外，还要考虑毛坯制造、机械加工和热处理等多方面工艺因素的影响。下面仅从机械加工工艺的角度，分析确定毛坯的形状和尺寸时应考虑的问题。

(1)工艺搭子的设置

(2)整体毛坯的采用

(3)合件毛坯的采用

    为了便于加工过程中的装夹，对于一些形状比较规则的小形零件，如 T 形键、扁螺母、小隔套等，应将多件合成一个毛坯，待加工到一定阶段后或者大多数表面加工完毕后，再加工成单件。 图A为 T815 汽车上的一个扁螺母。毛坯取一长六方钢.图B为T209吊环毛坯图.

工序顺序的安排

1、机械加工工序的安排

 1）基准先行

2）先粗后精

3）先主后次

4）先面后孔

2、热处理工序的安排

热处理可用来提高材料的力学性能，改善工件材料的加工性能和消除内应力，其安排主要是根据工件的材料和热处理目的来进行。热处理工艺可分为两大类：预备热处理和最终热处理。

1) 预备热处理

① 退火和正火。

② 时效处理。

③ 调质。

2) 最终热处理 最终热处理的目的是提高硬度、耐磨性和强度等力学性能。

① 淬火。

② 渗碳淬火。

③ 渗氮处理。

3、检验工序的安排

检验工序一般安排在粗加工后，精加工前；送往外车间前后；重要工序和工时长的工序前后；零件加工结束后，入库前。

4、其它工序的安排

1）表面强化工序 如滚压、喷丸处理等，一般安排在工艺过程的最后。

2）表面处理工序 如发蓝、电镀等一般安排在工艺过程的最后。

3）探伤工序 如 X 射线检查、超声波探伤等多用于零件内部质量的检查，一般安排在工艺过程的开始。磁力探伤、荧光检验等主要用于零件表面质量的检验，通常安排在该表面加工结束以后。

4）平衡工序 包括动、静平衡，一般安排在精加工以后。

在安排零件的工艺过程中，不要忽视去毛刺、倒棱和清洗等辅助工序。在铣键槽、齿面倒角等工序后应安排去毛刺工序。零件在装配前都应安排清洗工序，特别在研磨等光整加工工序之后，更应注意进行清洗工序，以防止残余的磨料嵌入工件表面，加剧零件在使用中的磨损。

加工余量的确定

1、加工余量的概念及其影响因素

在选择了毛坯，拟订出加工工艺路线之后，就需确定加工余量，计算各工序的工序尺寸。加工余量大小与加工成本有密切关系，加工余量过大不仅浪费材料，而且增加切削工时，增大刀具和机床的磨损，从而增加成本；加工余量过小，会使前一道工序的缺陷得不到纠正，造成废品，从而也使成本增加，因此，合理地确定加工余量，对提高加工质量和降低成本都有十分重要的意义。

(1)加工余量的概念

在机械加工过程中从加工表面切除的金属层厚度称为加工余量。加工余量分为工序余量和加工总余量。

工序余量是指为完成某一道工序所必须切除的金属层厚度，即相邻两工序的工序尺寸之差。

加工总余量是指由毛坯变为成品的过程中，在某加工表面上所切除的金属层总厚度，即毛坯尺寸与零件图设计尺寸之差。

(2)确定加工余量应考虑的因素

 为切除前工序在加工时留下的各种缺陷和误差的金属层，又考虑到本工序可能产生的安装误差而不致使工件报废，必须保证一定数值的最小工序余量。为了合理确定加工余量，首先必须了解影响加工余量的因素。影响加工余量的主要因素有：

 1) 前工序的尺寸公差

2) 前工序的形状和位置公差

 3) 前工序的表面粗糙度和表面缺陷

4)本工序的安装误差

2、确定加工余量的方法

确定加工余量的方法有 3 种：分析计算法、经验估算法和查表修正法。

(1)分析计算法

(2)经验估算法

(3)查表修正法

典型的零件加工工艺过程

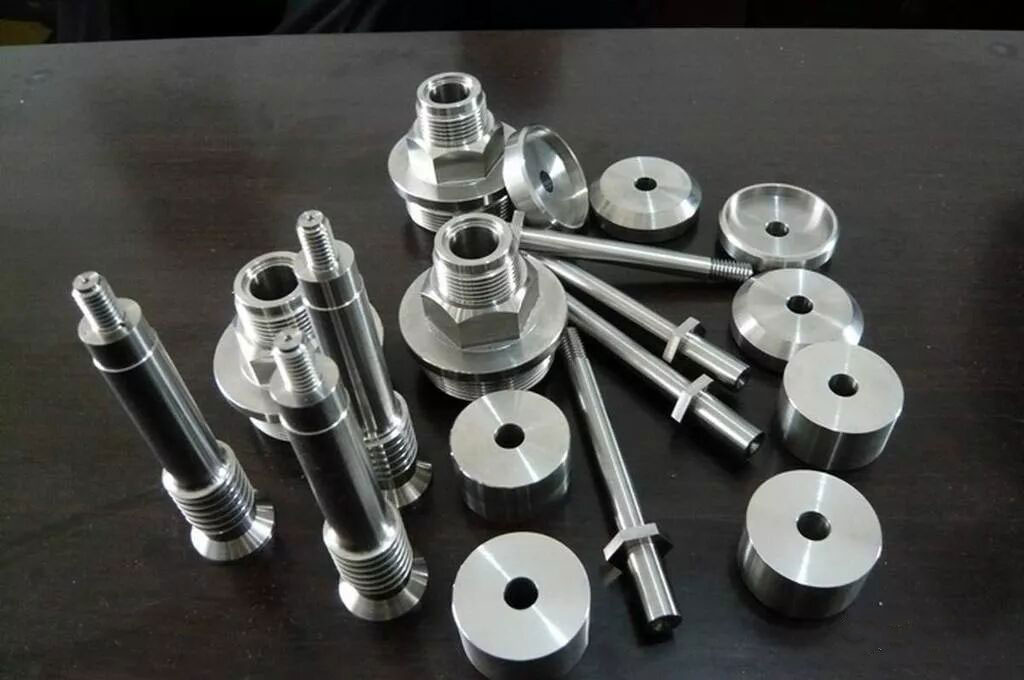

1、轴类零件加工分析

1)轴类零件加工的工艺路线

    1)基本加工路线

外圆加工的方法很多，基本加工路线可归纳为四条。

 ① 粗车—半精车—精车

对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

② 粗车—半精车—粗磨—精磨

对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③ 粗车—半精车—精车—金刚石车

对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车

④ 粗车—半精—粗磨—精磨—光整加工

对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线

轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下：

毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工

轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直 毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，

(2) 轴类零件加工的定位基准和装夹

1）以工件的中心孔定位 在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要工程，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

2）以外圆和中心孔作为定位基准（一夹一顶） 用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。粗加工时，为了提高零件的刚度，可采用轴的外圆表面和一中心孔作为定位基准来加工。这种定位方法能承受较大的切削力矩，是轴类零件最常见的一种定位方法。

3）以两外圆表面作为定位基准 在加工空心轴的内孔时，（例如：机床上莫氏锥度的内孔加工），不能采用中心孔作为定位基准，可用轴的两外圆表面作为定位基准。当工件是机床主轴时，常以两支撑轴颈（装配基准）为定位基准，可保证锥孔相对支撑轴颈的同轴度要求，消除基准不重合而引起的误差。

4）以带有中心孔的锥堵作为定位基准 在加工空心轴的外圆表面时，往往还采用代中心孔的锥堵或锥套心轴作为定位基准。

锥堵或锥套心轴应具有较高的精度，锥堵和锥套心轴上的中心孔即是其本身制造的定位基准，又是空心轴外圆精加工的基准。因此必须保证锥堵或锥套心轴上锥面与中心孔有较高的同轴度。在装夹中应尽量减少锥堵的安装此书，减少重复安装误差。实际生产中，锥堵安装后，中途加工一般不得拆下和更换，直至加工完毕。

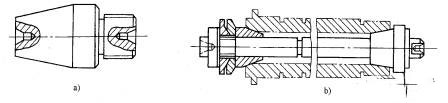

图 10.1  锥堵和锥套心轴

a)锥堵 b）锥套心轴
