螺纹代号对照表你认识多少

发布时间：2026-04-28 发布者：本站 浏览次数：2

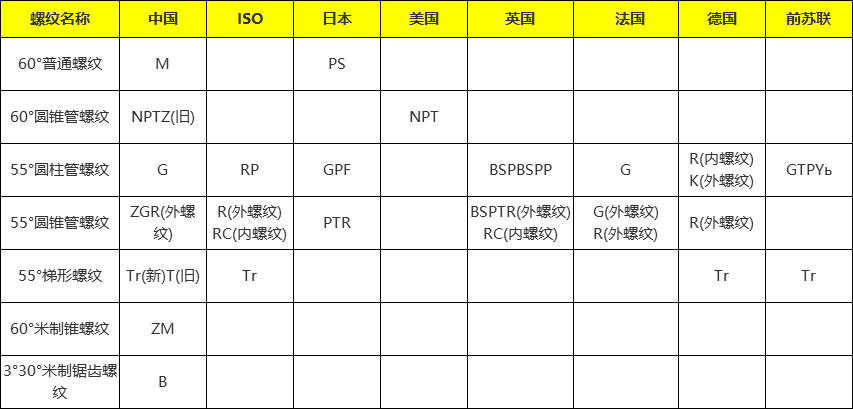

螺纹代号对照表
国外螺纹的代号和标注识别

1.英制螺纹(螺纹牙型角55度)
BSW----英国标准惠氏螺纹(粗牙)      BSF----英国标准惠氏螺纹(细牙)
R----锥管外螺纹(旧代号ZG、KG)      RC----锥管内螺纹(旧代号ZG、KG)
G----直管螺纹(外螺纹分A、B两面级,丝锥分G、G-D)
2.  美制螺纹（螺纹牙型60度）
UNC---统一制粗牙螺纹（代替NC）     UNF---统一制细牙螺纹（代替NF）
UNEF---统一制超细牙螺纹             UN---统一制不变螺距螺纹
UNS---统一制特殊螺纹                NPT---美国标准锥管螺纹

NPSC---美国标准管接头用直管螺纹     NGT---气瓶用锥螺纹

NPTF---干密封锥管螺纹               NPSF---干密封燃油直管螺纹
NPSM---美国标准机械连接用直管螺纹  NPTR---美国标准导杆采用锥管螺纹
NPSL---美国标准管锁紧螺母用直管螺纹 NPSH---美国标准软管连接用直管螺纹
3.其它螺纹
SM----缝纫机螺纹                    PZ----气瓶用锥螺纹
51－201－气门芯螺纹
标注示例
55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。米制和英寸制国家均广泛采用。用于输送液体、气体、和安装电线的管接头和管子的连接。国家标准可查阅GB/T7307-2001。完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A和B）和旋向代号组成：
尺寸代号为3/4的A级、右旋、非密封圆柱外螺纹标注为：G3/4A
螺纹中的3/8、1/2、3/4标记是指螺纹尺寸的直径，单位是英寸。行内人通常用“分”来称呼螺纹尺寸，一寸等于8分，1/2寸就是4分，以此类推
55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。该系列螺纹在世界上应用广泛，常用于水及煤气管行业。锥度规定为1：16.国家标准可查阅GB/T7306-2000。完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：
英制密封圆柱内螺纹的特征代号为RP；英制密封圆锥内螺纹的特征代号为RC；
英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）
R2（与英制密封圆锥内螺纹配合使用）
尺寸代号为3/4的左旋、英制密封圆柱内螺纹：RP3/4－LH
NPT是属于美国标准的60度锥管螺纹，锥度规定为1：16。用于北美地区，在我国机床行业和前苏联也有应用。国家标准可查阅GB/T12716-1991。完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：
美制一般密封圆锥管螺纹的特征代号为NPT；
美制一般密封圆柱内螺纹的特征代号为NPSC；
美制螺纹的标准系列包括粗牙（UNC）、细牙（UNF）和超细牙(UNEF)三个系列，外加一个定螺距系列（UN）。完整的标记由公称直径、每英寸牙数、系列代号、精度等级和检验体系代号组成：2-12UN-2A(23)         3/4-18UNS
2:公称直径为2英寸；12:每英寸12牙；UN:螺纹系列代号；2A：公差带代号；（23）检验体系代号。计算方法：1英寸＝25.4毫米。转换为米制单位如3/4×25.4＝19.05即公称直径为19.05毫米。
公制普通螺纹分为粗牙和细牙两种。粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5-6g-S。M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。
公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度；公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位，美英制螺纹用英制单位。
GB7307-1987常用55°圆柱管螺纹尺寸表（PF、G）

公称直径D
牙数/英寸N
螺距T
大径D
小径D1
G1/8
28
0.907
9.728
8.566
G1/4
19
1.337
13.157
11.445
G3/8
19
1.337
16.662
14.95
G1/2
14
1.814
20.955
18.631
G3/4
14
1.814
26.441
24.117
G1
11
2.309
33.249
30.291
G1 1/4
11
2.309
41.91
38.952
G1 1/2
11
2.309
47.803
44.845
G2
11
2.309
59.614
56.656

GB7306-1987常用55°圆锥管螺纹尺寸表(PT、ZG、R)

公称直径D
牙数/英寸N
螺距T
螺纹长度
基面螺纹
工作长度L1
基面距离L2
基准直径D
小径D1
ZG1/8
28
0.907
9
4.5
9.729
8.567
ZG1/4
19
1.337
11
6
13.158
11.446
ZG3/8
19
1.337
12
6
16.663
14.951
ZG1/2
14
1.814
15
7.5
20.956
18.632
ZG3/4
14
1.814
17
9.5
26.442
24.119
ZG1
11
2.309
19
11
33.25
30.293
ZG1 1/4
11
2.309
22
13
41.912
38.954
ZG1 1/2
11
2.309
23
14
47.805
44.847
ZG2
11
2.309
26
16
59.616
56.659

常用公制螺纹标准螺距M（粗牙）

公称直径D
标准螺距P
公称直径D
标准螺距P
M4
0.7
M12
1.75
M5
0.8
M14
2
M6
1
M16
2
M8
1.25
M20
2.5
M10
1.5
M22
2.5

常用美制螺纹的尺寸公差UN（卡特标准）

标注代号
系列代号
公差等级
外螺纹
内螺纹
大径
小径
公差等级
小径
MAX
MIN
REF
MAX
MIN
3/8-16
UNC
2A
9.491
9.254
7.543
2B
8.153
7.798
3A
9.525
9.287
7.576
3B
8.082
7.798
7/16-20
UNF
2A
11.079
10.874
9.522
2B
10.033
9.729
3A
11.112
10.907
9.555
3B
9.946
9.729
1/2-13
UNC
2A
12.661
12.386
10.264
2B
11.023
10.592
3A
12.7
12.424
10.302
3B
10.881
10.592
9/16-18
UNF
2A
14.251
14.031
12.519
2B
13.081
12.751
3A
14.287
4.067
12.555
3B
12.969
12.751
11/16-16
UN
2A
17.426
17.189
15.478
2B
16.103
15.748
3A
17.426
17.224
15.514
3B
15.961
15.748
3/4-16
UNF
2A
19.011
18.774
17.063
2B
17.678
17.323
3A
19.05
18.812
17.101
3B
17.546
17.323
13/16-16
UN
2A
20.599
20.361
18.651
2B
19.278
18.923
3A
20.637
20.399
18.689
3B
19.133
18.923
1-14
UNS
2A
25.356
25.096
23.131
2B
23.825
23.445
3A
25.4
25.139
23.174
3B
23.66
23.445
1 1/16-12
UN
2A
26.944
26.655
24.348
2B
25.146
24.689
3A
26.987
26.698
24.391
3B
24.95
24.689
1 3/16-12
UN
2A
30.119
29.83
27.523
2B
28.321
27.864
3A
30.162
29.873
27.566
3B
28.125
27.864
1 5/16-12
UN
2A
33.294
33.005
30.698
2B
31.496
31.039
3A
33.337
33.048
30.741
3B
31.300
31.039
1 7/16-12
UN
2A
36.466
36.178
33.87
2B
34.671
34.514
3A
36.512
36.223
33.916
3B
34.475
34.214
1 5/8-12
UN
2A
41.229
40.94
38.633
2B
39.446
38.989
3A
41.275
40.986
38.679
3B
39.237
38.989
1 11/16-12
UN
2A
42.816
42.528
40.22
2B
41.021
40.564
3A
42.862
42.573
40.266
3B
40.825
40.564
2 1/2-12
UN
2A
63.451
63.163
60.855
2B
61.671
61.214
3A
63.5
63.211
60.904
3B
61.462
61.214

 GB/T12716-1991常用60度圆锥管螺纹尺寸NPT


锥管螺纹的基本尺寸
小端螺纹尺寸
尺寸代号
大径D
小径D1
基准距离L1
有效长度L2
大径D
小径D1
1/8－27
10.242
8.736
4.102
6.703
9.986
8.48
1/4－18
13.616
11.358
5.786
10.206
13.255
10.997
3/8－18
17.055
14.797
6.096
10.358
16.674
14.416
1/2－14
21.223
18.321
8.128
13.556
20.715
17.813
3/4－14
26.568
23.666
8.611
13.861
26.03
23.128
1－11.5.
33.228
29.694
10.16
17.343
32.593
29.059
1 1/4－11.5
41.985
38.451
10.668
17.953
41.318
37.784
1 1/2－11.5
48.054
44.52
10.668
18.377
47.388
43.854
2－11.5
60.092
56.558
11.074
19.215
59.4
55.866
2 1/2－11.5
72.699
67.619
17.323
28.892
71.616
66.536
